高精度数字万用表

凭借其长期稳定性和低 TCR、热电动势和噪声，Vishay Foil Resistors 的 Bulk Metal® 箔电阻器帮助 Transmille 凭借其 8000 系列数字万用表实现了无与伦比的性能。

行业/应用领域： 精密仪器

使用的产品：

• 300190 Bulk Metal® Foil 高精度电阻网络

• VCS331 和 VCS332 大块金属箔高精度电流感应电阻器

• VHD200 散装金属箔高精度、密封分压器

• VHP202Z 大块金属 Z 箔超高精度、密封电阻器

该挑战赛

为实现出色的精度和线性度，组件的选择在 Transmille 8000 系列精密 8.5 位和 7.5 位数字万用表的设计中至关重要，尤其是在选择电阻器时。Transmille 需要具有低 TCR、长寿命、低热电动势和低噪声的设备，以确保高精度、可重复性、长期稳定性和最小的谐波失真。

解决方案

为了满足 8000 系列的要求，Vishay 箔电阻器 (VFR) 300190、VCS331、VCS332、VHD200 和 VHP202Z 大块金属箔电阻器在额定功率下提供 <1 ppm/°C 的最大 TCR，5 ppm 的低 PCR，负载寿命稳定性在 70 °C 时为 ±0.005%，2000 小时或 ±0.015%，为 10,000 小时，热电动势<0.05 μV/°C，以及不可测量的噪声。

8000 系列数字万用表等设备中的模拟电路要求电阻器在高于 +25 °C 和潮湿环境中运行时与其初始值的漂移最小。VFR 电阻器在严苛条件下运行数千小时后，可在最大允许漂移下提供良好的稳定性。

在为高精度应用选择精密电阻器时，谐波失真是另一个重要的考虑因素。电阻器两端的显着信号电压可能会改变电阻值，具体取决于结构、材料和尺寸。在这些条件下，大块金属箔电阻器——基于冷轧镍铬箔粘合到平面陶瓷基板的平面结构——表现得比其他电阻器类型更线性。

图 1：安装在 8081 精密数字万用表内部的 Bulk Metal® 箔电阻器

用户解释

任何精密仪器的核心在于其模拟设计。在这个水平上，如果要实现 8.5 位数的性能，必须消除从热电动势到泄漏的所有影响。VFR 的大块金属箔电阻器的低 TCR 和热电动势对 8000 系列的精度至关重要。此外，该电路还集成了最新的模拟斩波稳定运算放大器、低泄漏开关和温度稳定齐纳参考芯片，提供 1 ppm/年的稳定性。为了在嘈杂的环境中提供稳定的读数，测量周期与主电源锁相。

对 8000 系列模拟设计的补充是最先进的数字设计。8000 系列提供多处理器设计，充分利用当今低成本的数字处理能力。低级处理器处理测量范围和 A 到 D 控制，而单芯片 32 位高性能处理器处理数据管理。几年前还需要占用完整电路板的电路现在可以在单个芯片上使用，从而提高可靠性、降低功耗和降低成本，同时提高性能。

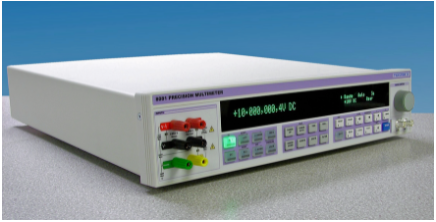

图 2：Transmille 8081 精密数字万用表
