片式厚膜电阻最强的抗电流冲击能力

2021-10-13

脉冲耐受电阻,抗脉冲电阻浪涌耐受电阻,抗浪涌电阻

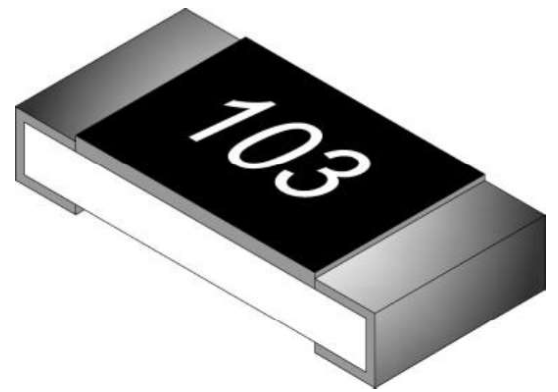

	Pulse Withstanding Chip Resistor 耐脉冲贴片电阻器-PWR系列
	特点：公差从±0.5％〜5％。高额定功率。优异的脉冲承受性能。改善了工作电压额定值。标准包装尺寸为0603〜2512。符合AEC-Q200
	规格书下载

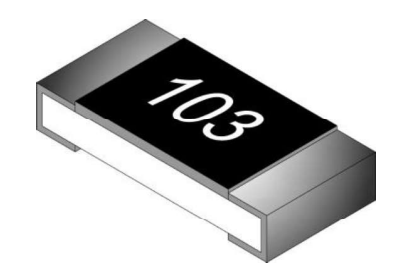

	耐浪涌贴片电阻器-SWR系列 Surge Withstanding Chip Resistor0
	特点：高额定功率。出色的浪涌承受能力和脉冲承受能力。改善了工作电压额定值。标准包装尺寸为0603〜2512。符合AEC-Q20
	规格书下载

关于脉冲、浪涌

单个脉冲图是一分钟间隔内施加50个矩形脉冲的结果。
接受的极限是电阻从初始值的变化小于1％。施加的功率受
所示最大允许脉冲电压图的限制。

通过施加重复的矩形脉冲获得连续负载图，在矩形脉冲中
调节脉冲周期，以使电阻器中耗散的平均功率等于其在70°C时的额定功率。同样，
接受的极限是电阻从初始值的变化小于1％。

电阻按照IEC 60115-1使用1.2 / 50us和10/700脉冲形状进行测试。可接受的极限是电阻与初始值的偏差小于1％。
